اگر بخواهیم ساختار اسکلت کانکس از نگاه یک مهندس سازه بررسی کنیم، اسکلت کانکس دقیقاً مثل استخوانبندی بدن انسان است؛ بدون اسکلت، هیچ استحکامی وجود ندارد. در واقع اسکلت کانکس تعیینکنندهی استحکام، دوام، و حتی ایمنی کاربران داخل سازه است.
در این مقاله از مجموعه دانستنیهای ایران شلتر، میخواهیم از دید مهندسی بررسی کنیم که اسکلت و شاسی کانکس چگونه ساخته میشوند، چه استانداردهایی دارند و تفاوت کانکسهای مهندسی با نمونههای بازاری در چیست.
اگر هنوز مقالهی مادر ما را نخواندهاید، پیشنهاد میکنیم ابتدا مطلب
🔗 ۵ جزء اصلی ساخت کانکس از صفر تا صد
را بخوانید تا دید کلی نسبت به تمام اجزای کانکس پیدا کنید.

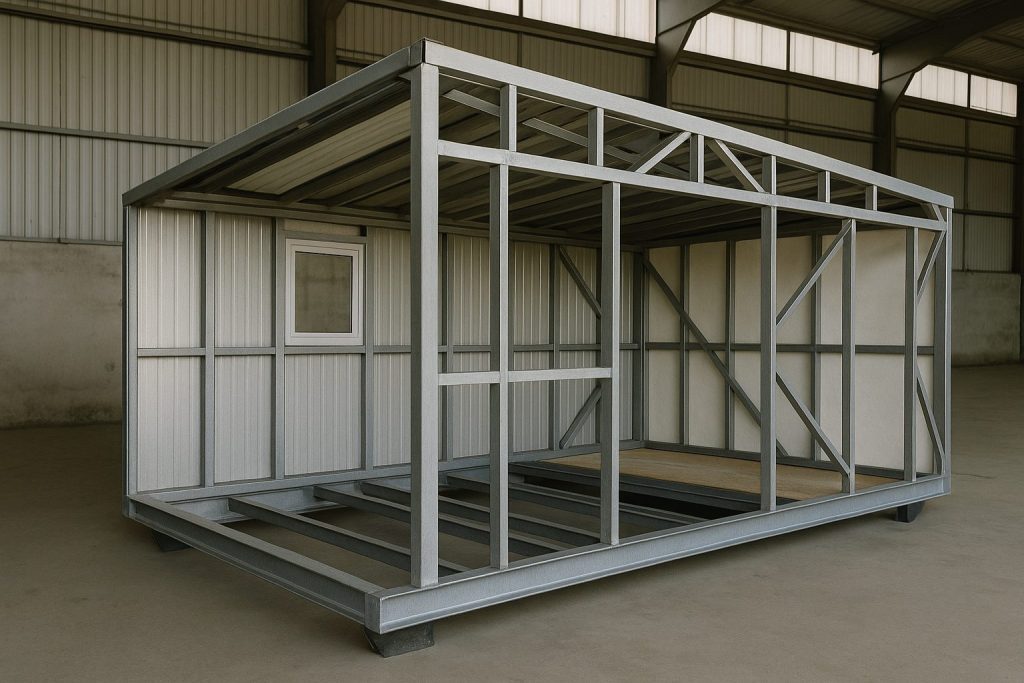

بخش ۱: مفهوم اسکلت در سازه کانکس
اسکلت کانکس مجموعهای از پروفیلهای فلزی است که دیوارهها، کف و سقف را به هم متصل میکند و نقش انتقالدهندهی نیروها را دارد.
در ایران شلتر، طراحی اسکلت بهصورت سهبعدی و دقیق در نرمافزارهای مهندسی مانند Tekla و AutoCAD انجام میشود تا خطای اجرا به صفر برسد.
🔹 چرا اسکلت مهمترین بخش کانکس است؟
- تعیینکنندهی عمر مفید سازه
- تحملکنندهی بار حملونقل
- تأثیرگذار در مقاومت در برابر باد، باران، زلزله و تابش
- پایهی نصب عایقها، پوشش داخلی و سقف
بخش ۲: اجزای اصلی اسکلت و شاسی

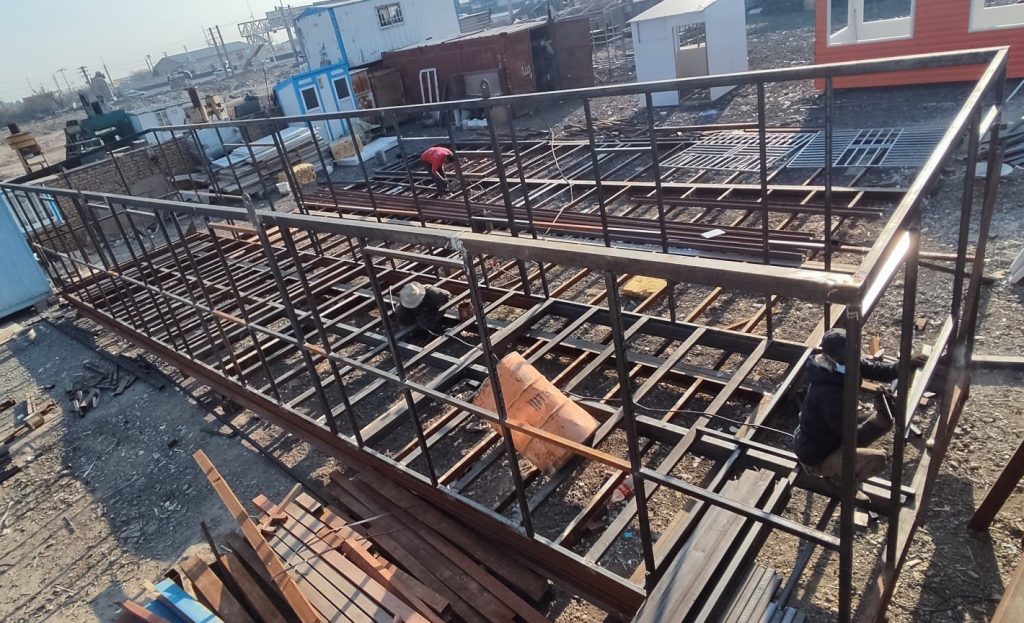

استراکچر اصلی کانکس
هر اسکلت کانکس از چند جزء تشکیل میشود که هرکدام وظیفهی مشخصی دارند:
| جزء | توضیح | استاندارد پیشنهادی ایران شلتر |
|---|---|---|
| پروفیل اصلی | چهارچوب عمودی و افقی | ۴۰×۴۰ با ضخامت گوشت ۱.۵ تا ۲ میلیمتر |
| ستونهای تقویتی | حفظ پایداری در نقاط گوشه و دربها | پروفیل ۴۰×۶۰ |
| شاسی زیرین | تحمل بار کل سازه هنگام حمل | تیرآهن IPE14 یا ناودانی دوبل |
| تیرکهای سقف | اتصال دیوارهها به هم و تحمل وزن سقف | پروفیل ۴۰×۵۰ یا ۴۰×۴۰ |
| نبشی و ورق اتصال | برای گرهها و گوشهها | ورق فولادی ۲ تا ۳ میلیمتر |
تمام این اجزا در کارگاه ایران شلتر قبل از نصب دیوارهها رنگآمیزی ضدزنگ میشوند تا در برابر رطوبت مقاوم باشند.
بخش ۳: نوع پروفیل و اهمیت ضخامت فلز
در بازار کانکس معمولاً فروشندگان فقط به ابعاد پروفیل اشاره میکنند، نه ضخامت واقعی آن.
مثلاً ممکن است بگویند «پروفیل ۴۰×۴۰»، ولی گوشت آن کمتر از ۱ میلیمتر باشد!
🔸 نکته مهندسی مهم
در ایران شلتر ضخامت پروفیلها با دستگاه ضخامتسنج کنترل میشود.
در تیپ ممتاز از پروفیل 40 در 40 گوشت 1.5 میلیمتر استفاده میشود که در برابر پیچش و فشار بسیار مقاوم است.
در مقابل، پروفیلهای نازک در کانکسهای بیکیفیت باعث میشوند:
- در حین حملونقل، کف کانکس تاب بردارد
- دیوارهها پس از چند ماه جدا شوند
- اتصالات جوش ترک بخورند
بخش ۴: اصول طراحی شاسی کانکس
شاسی، همان فونداسیون فلزی کانکس است که در پایینترین قسمت قرار دارد و کل وزن سازه را تحمل میکند.
برخی فروشندگان بازاری، داشتن “شاسی تیرآهن ۱۴” را نشانهی کیفیت میدانند، اما این حرف بدون توضیح فنی فریبنده است.
🔸 واقعیت مهندسی
تیرآهن شاسی باید فقط برای حملونقل و جابهجایی استفاده شود، نه برای افزایش استحکام کلی سازه.
در ایران شلتر، شاسی بهصورت اتصال جوشی و دقیقاً در امتداد پروفیلهای کف طراحی میشود تا توزیع وزن یکنواخت باشد.
🔗 منبع فنی: طراحی تیرهای فولادی در سازههای سبک – Engineering Toolbox
(منبع آموزشی بینالمللی برای طراحی شاسی و تیرهای فولادی)
بخش ۵: روشهای جوشکاری و اتصالات
کیفیت اتصالات در اسکلت کانکس مهمتر از خود پروفیل است.
در ایران شلتر از جوشکاری قوسی با الکترود 6013 استفاده میشود که استحکام بالا و نفوذ مناسب دارد.
نکات کلیدی در جوشکاری سازه کانکس:
- قبل از رنگ، تمام درزها تمیز و ضدزنگ میشوند
- جوشها بهصورت دوطرفه انجام میگیرند
- در محل تقاطع ستون و تیرک، از ورق تقویتی استفاده میشود
بخش ۶: پوشش ضدزنگ و رنگ نهایی
فلز در مجاورت رطوبت دچار زنگزدگی میشود.
بنابراین در کارگاه ایران شلتر:
- ابتدا اسکلت با برس سیمی تمیز میشود و چربی زدایی میشود
- سپس با انواع رنگ آستر ضدزنگ مانند زینکریچ یا اپوکسی یا پرایمر پوشش داده میشود
- در پایان رنگ نهایی توسط رنگ پلی اورتان اعمال میشود
این فرآیند باعث میشود عمر مفید اسکلت چندین سال افزایش یابد.
بخش ۷: تفاوت اسکلت مهندسی و بازاری
| ویژگی | کانکس بازاری | کانکس ایران شلتر |
|---|---|---|
| ضخامت پروفیل | کمتر از ۱ میلیمتر و نهایت 1 میل | ۱.۵ تا ۲ میلیمتر واقعی |
| جوشکاری | نقطهای، سریع و بیدقت و جوشکاری یک ضلع پروفیل | جوش ممتد و جوش سه طرف پروفیل |
| طراحی شاسی | بدون نقشه مهندسی | نقشه دقیق AutoCAD |
| رنگآمیزی | بدون ضد زنگ و در قسمتهایی که در دید است از رنگ روغنی معمولی | آستر ضدزنگ + رنگ نهای از نوع پلی اورتان |
| دوام | ۱ تا ۲ سال | بیش از ۱۰ سال |
بخش ۸: ارتباط اسکلت با سایر اجزا
اسکلت پایهی همه چیز است — اگر اسکلت ضعیف باشد، هیچ متریالی نمیتواند ضعفش را جبران کند.
در کانکسهای ایران شلتر، طراحی اسکلت طوری انجام میشود که بتواند وزن دیواره، سقف، عایق و تجهیزات داخلی را بهطور یکنواخت تحمل کند.
این بخش با مقاله مادر سایت در ارتباط مستقیم است؛ برای درک کلی ساختار همهی اجزا پیشنهاد میکنیم مقاله
🔗 ۵ جزء اصلی ساخت کانکس از صفر تا صد
را هم مطالعه کنید.
جمع بندی
اسکلت کانکس، بخش نامرئی اما حیاتی آن است. اگر در ظاهر همهچیز زیبا باشد اما اسکلت اصولی نباشد، سازه در اولین جابهجایی یا زمستان دچار ترک و نشست میشود.
در ایران شلتر، ساخت اسکلت هر کانکس تحت نظارت مستقیم تیم فنی انجام میشود و قبل از رنگ، تست تاب و تراز روی سازه انجام میگیرد.
به همین دلیل، هنگام انتخاب یا سفارش کانکس، توجه به نوع پروفیل، ضخامت ورقها، کیفیت جوشکاری و نحوه تقویت نقاط حساس سازه، اهمیت حیاتی دارد. اسکلت استاندارد نهتنها عمر مفید کانکس را افزایش میدهد، بلکه ایمنی کاربران را در برابر باد، باران، برف و حتی جابهجاییهای مکرر تضمین میکند. خریداران با شناخت درست از ساختار اصولی اسکلت، میتوانند بین یک سازه بادوام و یک کانکس ضعیف که پس از مدت کوتاهی نیازمند تعمیرات اساسی میشود، تفاوت قائل شوند. در نهایت، انتخاب سازهای که اسکلت آن مهندسی شده باشد، یک سرمایهگذاری مطمئن برای سالهای آینده محسوب میشود.
✅ نتیجه: اسکلت استاندارد = عمر بالا + ایمنی + حفظ زیبایی
سوالات متداول
سوال ۱: ضخامت استاندارد پروفیل در اسکلت کانکس چقدر است؟
پاسخ: برای کانکسهای تیپ ممتاز، ضخامت پروفیل 40 در 40 با گوشت 1.5 میلیمتر ایدهآل است.
سوال ۲: آیا شاسی تیرآهن همیشه لازم است؟
پاسخ: بله برای حملونقل، اما نوع و محل جوش آن باید مهندسی باشد، نه صرفاً برای تبلیغ.
سوال ۳: اسکلت کانکس در برابر زلزله چقدر مقاومت دارد؟
پاسخ: اگر طراحی بهصورت شبکهبندی مثلثی (Truss) انجام شود، در برابر لرزش بسیار پایدار است.
