سیستم تأسیسات کانکس یکی از حساسترین بخشهای ساخت آن است و تأثیر مستقیم بر ایمنی، راحتی و طول عمر سازه دارد. در تولید کانکس، اجرای تأسیسات چه در بخش برقکشی کانکس و چه در بخش آب و فاضلاب، طبق اصول مهندسی و با رعایت تمام استانداردها باید صورت گیرد.
اگر در حال انتخاب یا سفارش کانکس هستید، شناخت سیستم تأسیسات به شما کمک میکند سازهای ایمنتر و با دوامتر داشته باشید.
پیشنهاد میکنیم قبل از مطالعه جزئیات فنی، مقالهی 🔗 ۵ جزء اصلی ساخت کانکس از صفر تا صد را بخوانید تا دید جامعتری نسبت به ساختار کلی کانکس پیدا کنید.
نکته اول: طراحی مهندسی مسیر تأسیسات برق و سیمکشی کانکس
اولین گام در اجرای تأسیسات کانکس، طراحی صحیح مسیر عبور کابلها و لولهها است. در ساخت کانکس، قبل از نصب دیوارهها، نقشهی برقکشی کانکس و لولهکشی آن با توجه به نقشه اسکلت اجرا میشود. این کار باعث میشود در آینده بتوان بهراحتی مدار جدید اضافه کرد یا تعمیرات انجام داد.
تمام مسیرهای برق از داخل پروفیل یا سقف عبور میکنند تا سیمها در معرض ضربه و رطوبت نباشند. در سیمکشی کانکسهای بزرگتر (مثل ۱۲ متری)، مدار روشنایی و پریز به صورت مجزا طراحی میشود تا از بروز اتصالی جلوگیری شود.
برای درک بهتر نحوه عبور کابلها در اسکلت، مقالهی
🔗 ساختار اسکلت کانکس از دید مهندسی در 8 بخش
را بخوانید تا ساختار فنی فلزکاری در کانکس را بهتر بشناسید.
نکته دوم: در تاسیسات کانکس، انتخاب کابل و فیوز استاندارد
در کانکسهای غیراستاندارد معمولاً از سیمهای آلومینیومی یا کابلهای نازک استفاده میشود که خطر آتشسوزی را افزایش میدهد. اما در یک کانکس استاندارد، تمام سیمها از نوع افشان مسی نسوز با مقطع استاندارد و متناسب با توان مصرفی هستند.
مشخصات فنی کابلها:
| بخش | نوع کابل | قطر استاندارد | نوع فیوز |
|---|---|---|---|
| روشنایی | افشان ۱.۵ مسی | فیوز ۱۰ آمپر | مدار مجزا |
| پریزها | افشان ۲.۵ مسی | فیوز ۱۶ آمپر | مجزا از روشنایی |
| کولر و بخاری | افشان ۴ مسی | فیوز ۲۵ آمپر | مدار مستقل با ارت |

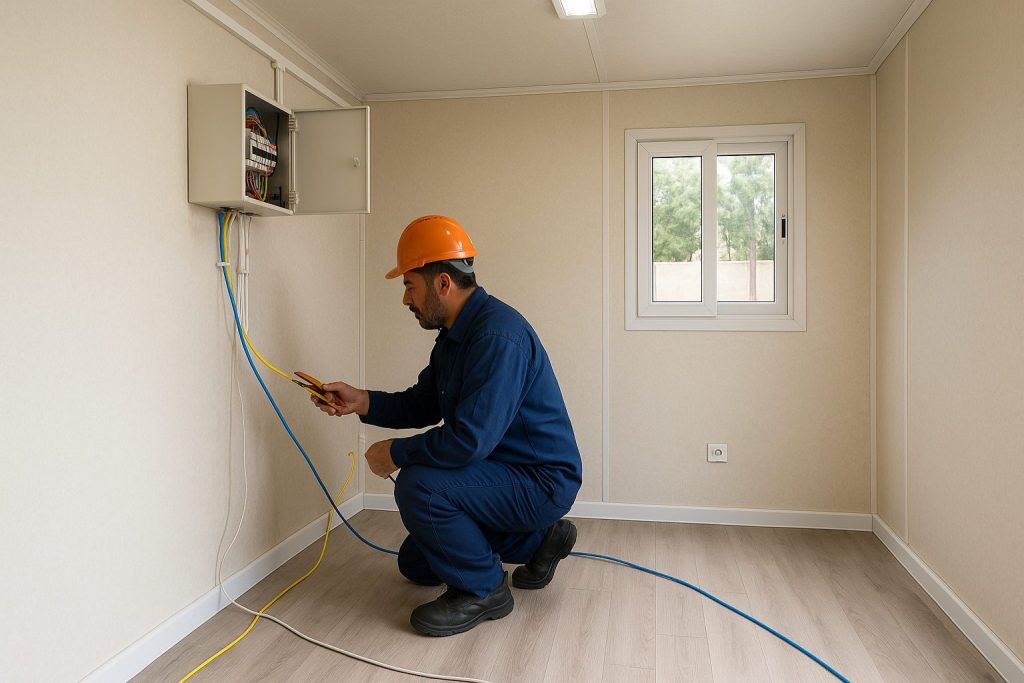

علاوه بر آن، در تابلو برق کانکس، از فیوز محافظ جان (RCD) و کلید مینیاتوری اصلی استفاده میشود تا در صورت نشتی جریان یا اتصالی، سیستم بهصورت خودکار قطع شود.
نکته سوم: روشنایی و سیستم برق داخلی
در کانکسهای اداری و کارگاهی، معمولاً از چراغهای LED با نور سفید و مصرف پایین استفاده میشود.
در کانکسهای ویلایی تیپ ممتاز، سیستم روشنایی قابل تنظیم (Dimmer) و چراغهای دیواری نور گرم نصب میشود تا محیطی آرام و دلپذیر ایجاد شود.
اصول طراحی روشنایی:
- حداقل یک چراغ سقفی به ازای هر ۴ متر طول
- کلید مستقل برای هر فضا (ورودی، سرویس، آشپزخانه)

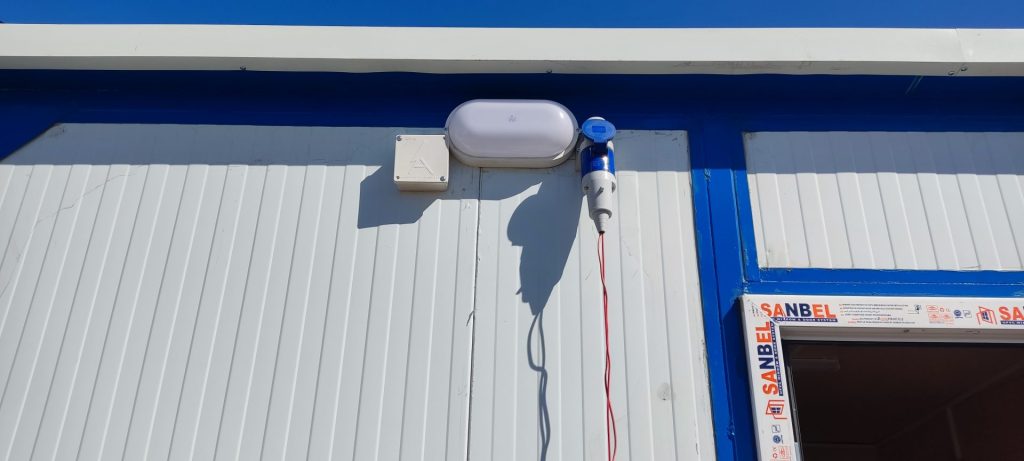

- چراغ بیرونی ضدآب با استاندارد IP65 در ورودی
نکته چهارم: تأسیسات آب، فاضلاب و بهداشت
تأسیسات کانکس شامل آبرسانی، فاضلاب، تهویه و گاهی گرمایش است. در یک کانکس استاندارد، این بخش با لولههای پنجلایه یا پلیاتیلن فشار قوی اجرا میشود تا در برابر فشار و سرما مقاوم باشد.
مشخصات فنی اجرا:
- لوله آب سرد و گرم کاملاً مجزا
- فاضلاب PVC یا پوشفیت با قطر ۶۳ تا ۹۰ میلیمتر
- شیرآلات برنجی یا استیل ضدزنگ
- در صورت سفارش: مخزن ۵۰۰ تا ۱۰۰۰ لیتری + پمپ برقی کوچک

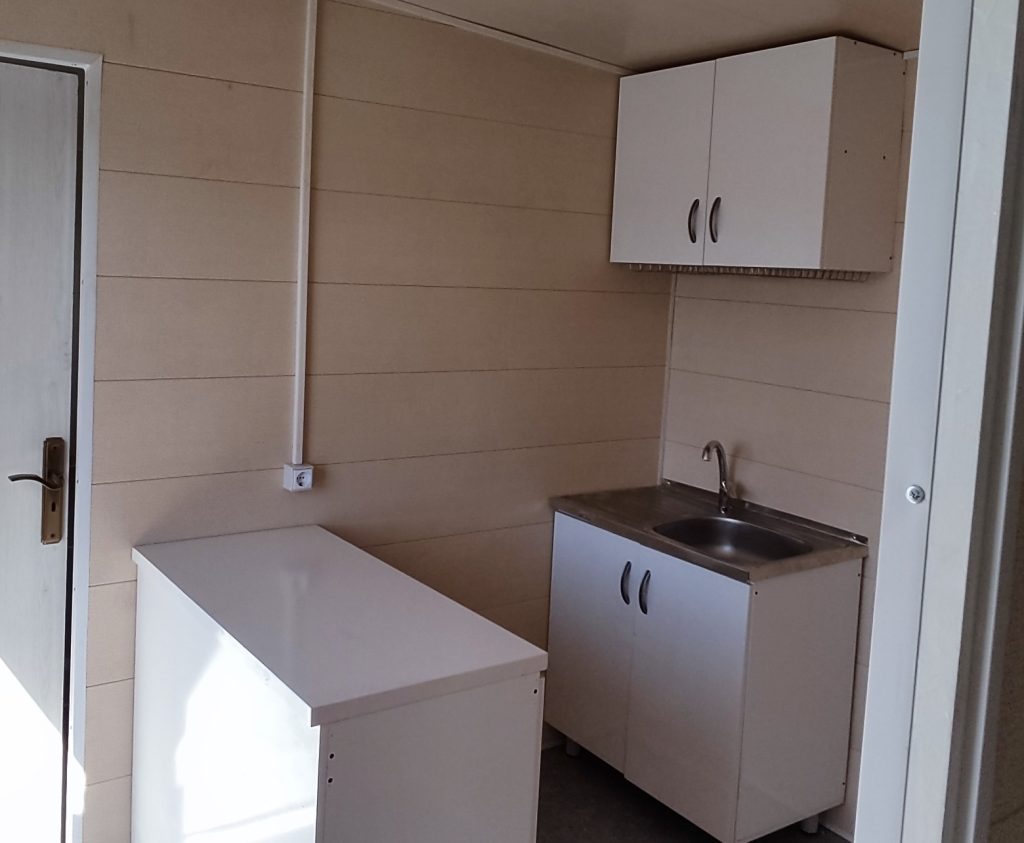

کابینت و تاسیسات لوله کشی مخصوص کانکس
در کانکسهای ویلایی یا آبدارخانه، سیستم فاضلاب بهصورت مستقل طراحی میشود و خروجیها با شیب مهندسیشده به مخزن یا فاضلاب شهری متصل میشوند.
در برخی کانکسها نیز برای مناطق سردسیر، لولههای عایقدار و سیستم گرمایش برقی برای جلوگیری از یخزدگی استفاده میشود.
نکته پنجم: ایمنی و استانداردهای بینالمللی
تمام تأسیسات کانکس استاندارد با رعایت الزامات استاندارد IEC و اصول ایمنی برق باید صورت گیرد.
موارد زیر همیشه باید رعایت شود:
- اتصال ارت مستقل به زمین برای تمام پریزها
- استفاده از فیوز محافظ جان (RCD)
- نصب کلید محافظ نشت جریان در ورودی برق
- استفاده از لوله خرطومی نسوز ضد حریق
- پوشش ضدآب برای پریزهای خارجی
بر اساس دستورالعملهای بینالمللی، استفاده از فیوز محافظ جان و ارت ، از الزامات ایمنی در سازههای پیشساخته است.
برای آشنایی با جزئیات این استانداردها، میتوانید به
🔗 https://fa.wikipedia.org/wiki/%D8%B2%D9%85%DB%8C%D9%86_(%D8%A8%D8%B1%D9%82)
مراجعه کنید.
جدول خلاصه استاندارد تأسیسات کانکس
| بخش | متریال | ویژگی فنی | محل استفاده |
|---|---|---|---|
| سیم برق | افشان مسی ۱.۵ تا ۴ | نسوز و استاندارد | روشنایی و پریزها |
| فیوز | مینیاتوری و محافظ جان | ضد اتصالی | تابلو برق |
| لوله آب | پنجلایه یا پلیاتیلن | مقاوم در برابر فشار | سرویس و آشپزخانه |
| فاضلاب | PVC یا پوشفیت | ضد نشت و مقاوم | کف سرویسها |
| روشنایی | چراغ LED ضدآب | کممصرف | داخل و بیرون کانکس |
جمعبندی
سیستم تأسیسات کانکس، مجموعهای از برقکشی، روشنایی، لولهکشی و ایمنی است که در صورت اجرای اصولی، دوام سازه را چند برابر میکند.
در یک کانکس استاندارد، طراحی و اجرای این بخشها با نقشه فنی دقیق و زیر نظر تیم مهندسی انجام میشود تا کاربر بتواند در هر شرایطی از کانکس خود با آسودگی استفاده کند.
در نهایت، توصیه میشود پیش از سفارش کانکس، نوع تأسیسات موردنیاز (از برق و روشنایی تا آب و فاضلاب) را با مشاوران فنی ایران شلتر مطرح کنید تا متناسب با کاربری و محل نصب، بهترین پیشنهاد را دریافت کنید.
سوالات متداول (FAQ)
سؤال ۱: آیا تأسیسات کانکس بعداً قابل تغییر است؟
✅ بله، مسیر کابلها و لولهها در کانکس بهگونهای طراحی میشود که افزودن مدار یا انشعاب جدید در آینده ممکن باشد.
سؤال ۲: در کانکسهای کوچک هم لولهکشی اجرا میشود؟
🔹 بله، ولی بسته به کاربرد. در کانکسهای اداری کوچک فقط آبرسانی سرد اجرا میشود و فاضلاب ندارد.
سؤال ۳: چه نوع فیوزی برای کانکس مناسب است؟
🔹 فیوز مینیاتوری ۱۶ تا ۲۵ آمپر به همراه محافظ جان (RCD) بهترین گزینه است.
سؤال ۴: آیا سیستم برق و آب در کانکسهای ویلایی با کانکس کارگاهی فرق دارد؟
✅ بله، در نوع ویلایی معمولاً مدارها مستقلتر و مجهز به ارت و فیوز محافظ هستند.
